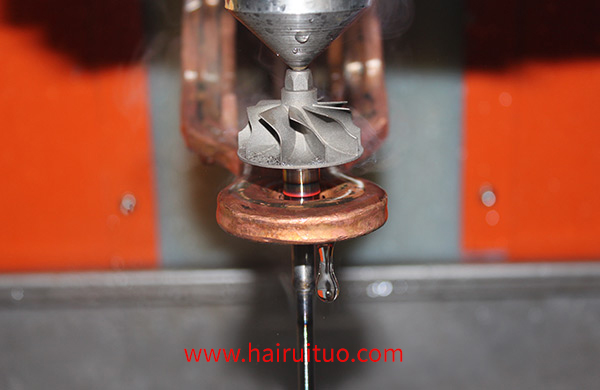

超高頻淬火機時效淬火有自然時效和人工時效兩種方式。

1)自然時效，即超高頻淬火機淬火后，在室溫下放置幾個小時，急速淬火留下的空位導致G.P.區的快速形成和強度急速增加，4~5天后達到的穩定值。鋁合金中的硬鋁一般進行自然時效。硬鋁中銅和鎂在自然時效時形成0相(Al2Cu)和S相(Al2Cumg)。比含硅、銅、鎂的鍛鋁形成的強化相Mg2Si和W相(Al4CU4M9S14)快。自然時效的時間一般在4晝夜以上。

2)人工時效，即超高頻淬火機淬火后，再次加熱到高于室溫的一定溫度幾個小時。鍛造鋁合金一般進行人工時效，時效溫度一般在150-180℃之間，時效時間為6-12h。對于7A04硬鋁合金通常采用120~160℃的人工時效，時效為12~24小時。為了縮短時效時間，這種合金通常采用分級人工時效。變形鋁合金的熱處理技術和大量零件不得超過15s。

超高頻淬火機時效鋁合金時效的基本工藝參數是加溫溫度和保溫時間。加熱速度和冷卻速度的影響較小，一般不考慮。
