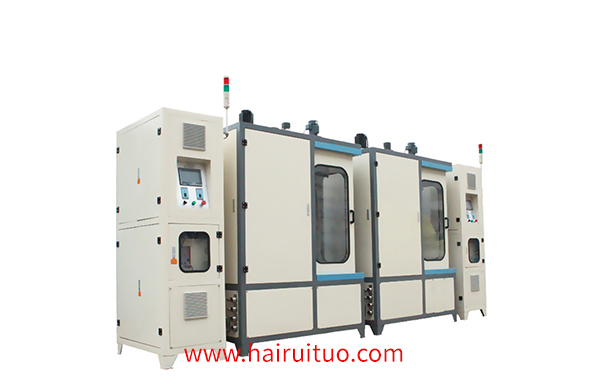

數控淬火機床淬火冷卻系統包括淬火槽、工件升降臺、攪拌器、循環泵、過濾器、冷卻器、加熱器、油煙凈化、滅火、淬火介質、控制柜以及相關電動閥或電磁閥等12個既相互熒聯、衛各自相對獨立的單元組成。所謂關聯，是指工藝功能具有關聯性，而相對獨立則指可以根據工藝需要，對其中某些單元進行個別取舍。

　　數控淬火機床自動控制主要針對溫度包括玲卻器、加熱器、循環泵及相關閥門、自動滅火裝置、過濾器自動切換、油煙凈化和聲光報警五個環節，而攪拌強度的改變則需要人工干預。其中，溫度控制信號由帶有功能的溫拄儀提供；過濾器切換信號由壓力變進器提供；火火信號由溫控儀和紫外線火焰探測器共同提供；油煙信號由光黽纖維光感探測器提供。

    在數控淬火機床自動控制范圍內，執行器按照預先設定的信號值進行投入切除投報警操作。對于大多數熱處理企業來說，這種自動程度的控制模式是可以滿足要求的。

　　數控淬火機床智能控制則要復雜得多，它是枉自動控制的基礎}，加上計算機模擬和編挫技術而實現的一種仝自動控制模式，并在程序中預置了諸如常鋼材冷卻特性、鋼材與淬火介質之間的相對換熱系數等數據庫，廂來支持系統計算機進行參數的計算，而使攪拌強度的自動改變和多工位自動控制成為可能系統以作為執行機拘，程序語言為語言，町以根據需要進行程序的修改和擴充。

　　數控淬火機床除控制智能化之外，系統還考慮到與設備群控和熱處理家系統進行兼容的需要，并具有記錄、打印功能。
